1、全球電壓兼容性：8檔電壓覆蓋全場景應用，降低海外項目適配成本。

2、工業級可靠性：真有效值測量技術保障復雜工況下的監測準確性。

3、高效運維支持：LED狀態指示與緊湊設計簡化安裝維護流程。

4、多重保護機制：集成過壓、欠壓、斷相、逆相等綜合保護功能。

GRV8-09/10三項電壓監控繼電器產品特點：

1、高精度真有效值測量

- 采用真有效值（True RMS）算法，抗諧波干擾能力強，測量精度≤1%，復雜

電網環境下的數據可靠性。

2、寬電壓自適應設計

- 支持8檔可調額定電壓（100V~690V），兼容全球主流工業電壓標準，無需額外配

置適配模塊。

3、靈活接線配置

- 提供三相三線（3L）與三相四線（4L）雙規格可選，適配不同配電系統架構。

4、狀態可視化指示

- 內置多色LED指示燈，實時顯示繼電器工作狀態（正常/過壓/欠壓/斷相），便于快

速故障診斷。

5、緊湊型工業設計

- 寬度僅36mm，支持35mm標準卡軌安裝，節省控制柜空間，適用于高密度集

成場景。

GRV8-09/10三項電壓監控繼電器產品應用：

1、移動設備電力監控

- 為工程車輛、農業機械、冷藏運輸車等移動設備提供電壓連接狀態監測與控制保

護。

2、逆向運行事故防護

- 實時檢測相序異常，防止電機類設備因電源反相導致機械損壞或安全事故。

3、雙電源自動切換系統

- 用于正常供電與應急電源的自動切換控制，保障關鍵負載持續運行。

4、動力設備斷相保護

- 監控三相電壓完整性，在缺相發生時快速切斷電源，避免電機燒毀及生產線停機。

GRV8-09/10三項電壓監控繼電器技術參數：

功能

監控端子

電源

額定工作電壓選擇

額定沖擊耐受電壓

額定絕緣電壓

測量頻率范圍

測量范圍

電壓門限值范圍

不平衡值門限范圍

電壓固定滯后率

斷相電壓值

電壓測量誤差

動作延時時間

上電/復位延時時間

旋鈕設定精度

溫度波動誤差

輸出

小切換功率

輸出繼電器指示

機械壽命

電壽命(阻性負載)

工作環境溫度

存儲和運輸環境溫度

安裝方式

防護等級

安裝位置

安裝海拔高度

污染等級

過壓類別

接線能力

外形尺寸

重量

符合標準

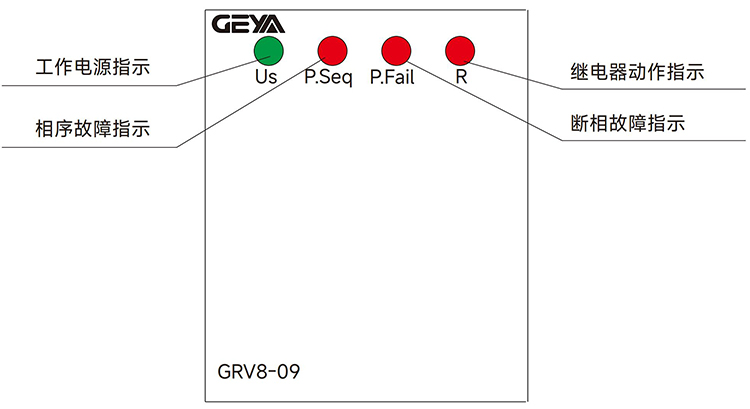

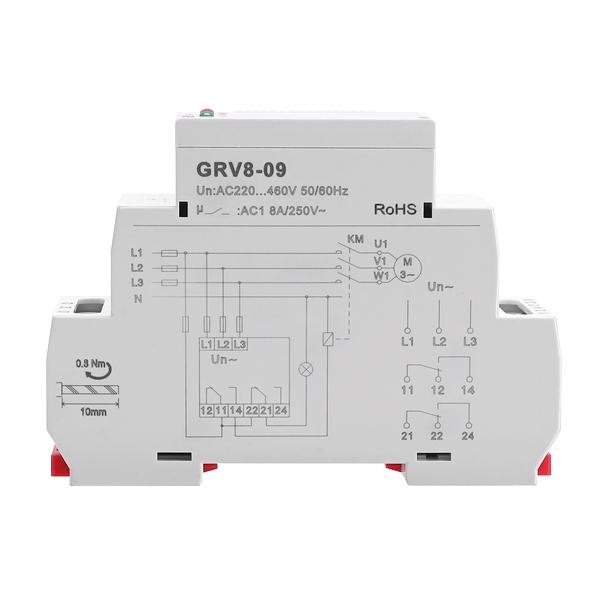

GRV8-09產品面板：

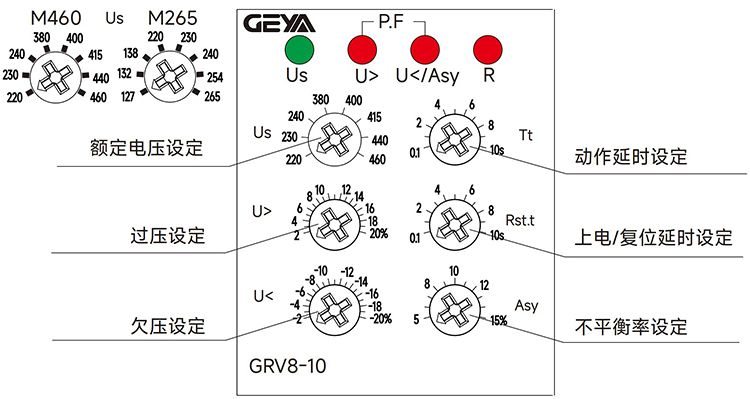

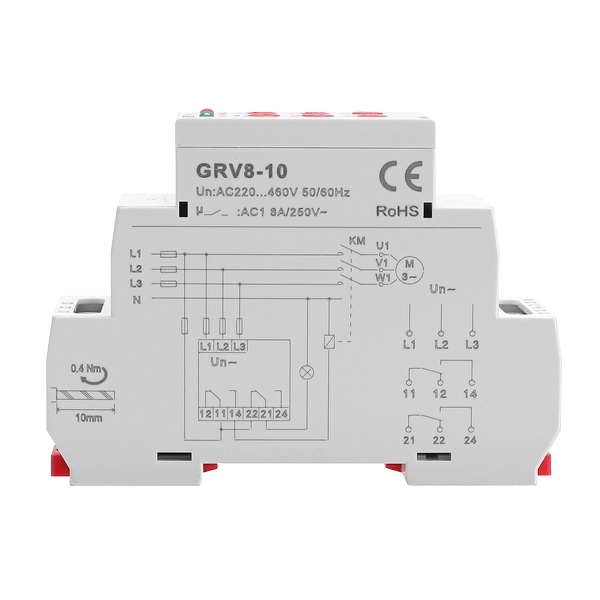

GRV8-10產品面板：

注意：

產品通電運行過程中如果改變額定電壓旋鈕，三個LED(U>,U<,R) 同時閃爍，指示

錯誤設定，產品保持原先設定的額定電壓進行保護。當額定電壓旋鈕返回原先設定值

時，指示燈恢復正常。

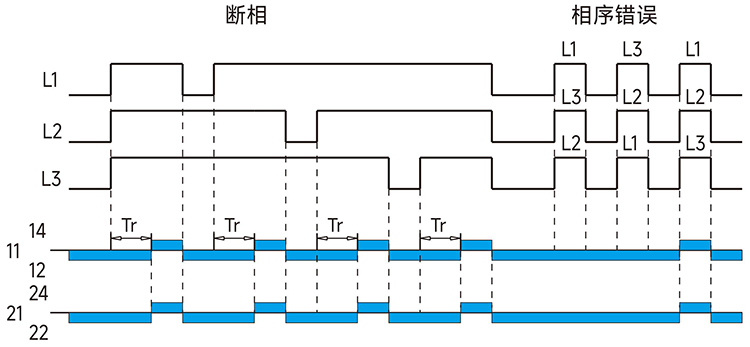

斷相與相序保護功能圖

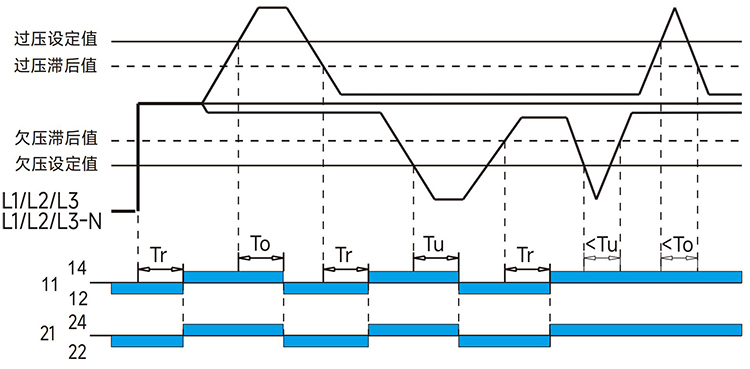

過壓與欠壓保護功能圖

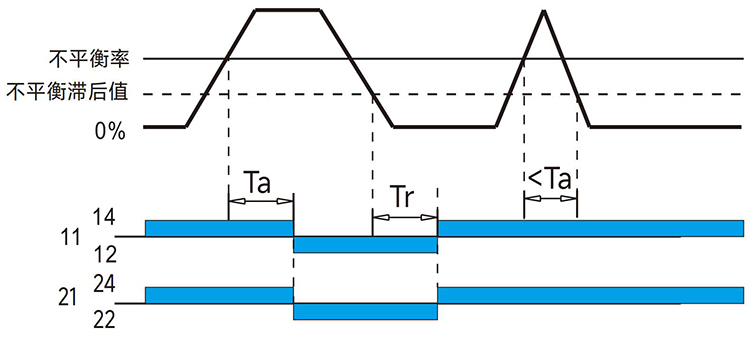

電壓不平衡保護功能圖

To:過電壓動作延時時間。

Tu:欠電壓動作延時時間。

Ta:不平衡動作延時時間。

Tr:上電/復位延時。

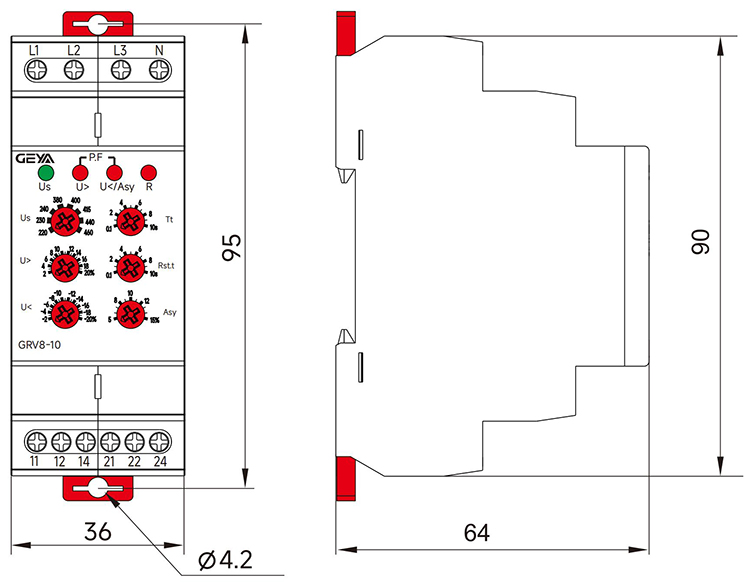

GRV8-09/10三項電壓監控繼電器產品尺寸：
