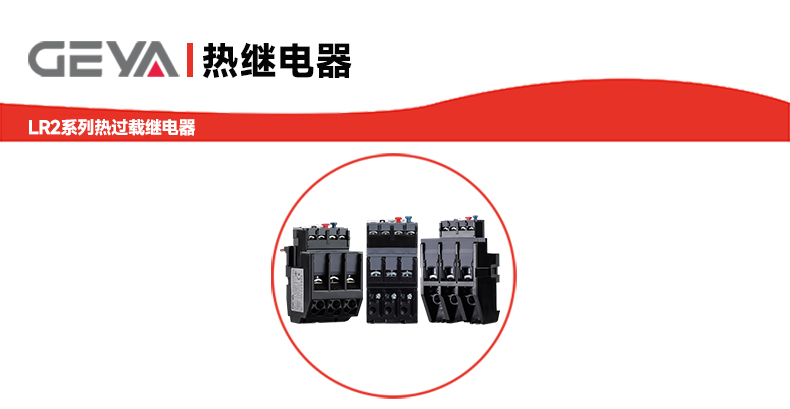

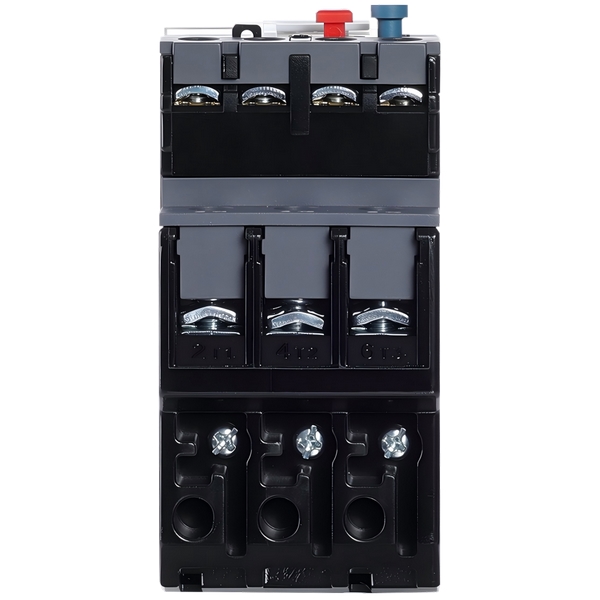

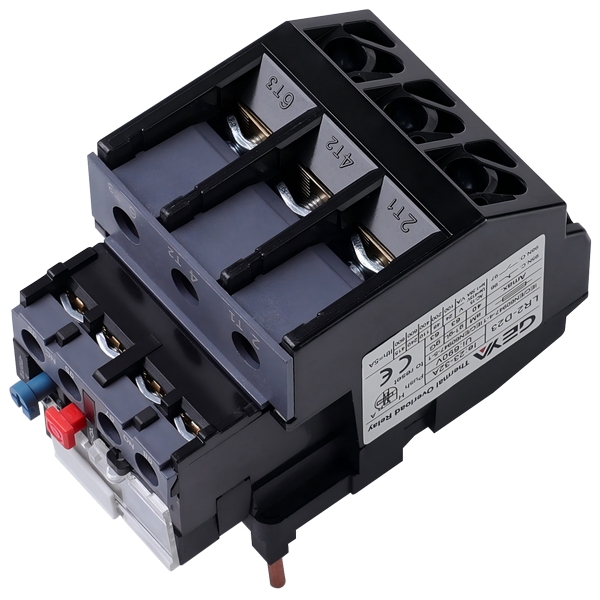

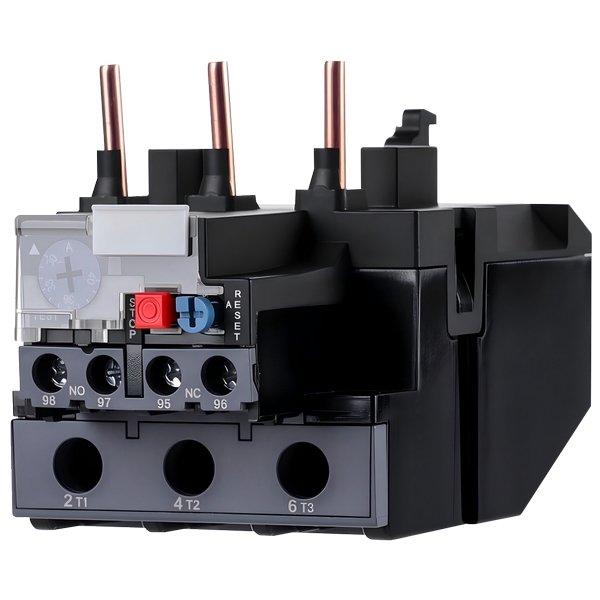

為什么選擇LR系列熱過載繼電器？

該產品專為電動機的過載與斷相保護設計，具備完善的保護功能和良好的環境適應

性。其模塊化設計可與對應接觸器便捷配裝，也能獨立安裝，為電氣控制系統的電機保

護環節提供了穩定、高效的解決方案。

LR系列熱過載繼電器產品優勢：

1、可靠保護：提供過載與斷相雙重保護，有效降低電機因故障損壞的風險。

2、環境適應性強：具備溫度補償功能，能在規定環境溫度范圍內保持動作特性穩定。

3、安裝靈活：支持插入式與獨立式兩種安裝方式，便于系統集成與維護。

4、操作與狀態清晰：配備測試按鈕、手動/自動復位選擇及明確的動作指示，便于調試

與故障確認。

5、應用廣泛：滿足多種工業環境下對交流電動機的保護需求。

LR系列熱過載繼電器產品特點：

1、多電流等級：提供例如25A、36A、93A等多種額定電流規格，適配不同功率電機。

2、斷相保護功能：當電動機發生缺相運行時，能及時觸發保護動作。

3、復位方式可選：用戶可根據需要選擇手動復位或自動復位模式。

4、溫度補償：內部機構能補償環境溫度變化對保護性能的影響，提升動作準確性。

5、狀態指示：具有清晰的脫扣指示裝置，便于快速識別保護狀態。

6、安裝便捷：提供插入式（配套接觸器）和獨立式兩種安裝選擇。

LR系列熱過載繼電器產品應用：

LR系列熱過載繼電器廣泛應用于以交流電動機為動力源的各類機械設備中，例如：

1、風機、水泵、壓縮機等流體輸送設備

2、傳送帶、攪拌機、破碎機等物料處理設備

3、機床、加工中心等工業設備

4、適用于機械制造、建筑、冶金、水處理等多種工業領域，為電機安全運行提供保障。

LR系列熱過載繼電器工作條件：

產品在海拔2000米以下，環境溫度-5℃至+40℃（24小時平均不超過35℃），大氣

相對濕度符合規定條件，安裝傾斜度不超過±5°，污染等級3級及無劇烈震動、腐蝕性介

質的室內環境中能可靠工作。

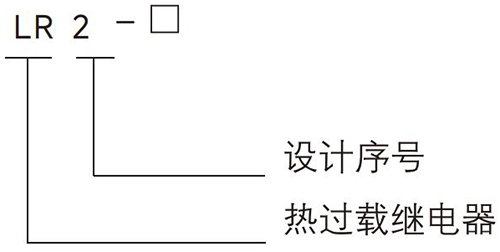

LR系列熱過載繼電器型號說明：


LR系列熱過載繼電器動作特性：

三相負載平衡時的動作時間

序號	整定電流倍數	動作時間			起始條件	環境溫度
1	1.05	>2h			冷態	20±5℃
2	1.2	<2h			熱態 (接序號1試驗后)
3	1.5	<4min
4	7.2	10A	2s<Tp≤10s	≤63A	冷態
		10	4s<Tp≤10s	>63A

斷相動作性能

序號	整定電流倍數		動作時間	起始條件	環境溫度
	任意二相	第三相
1	1.0	0.9	>2h	冷態	20±5℃
2	1.15	0	<2h	熱態 (接序號1試驗后)
LR2-D系列熱過載繼電器用于交流50或60Hz,電壓至660V,電流至93A及以下的電路中，供交流電動機過載及斷相保護用。并且有差動機構、溫度補償和脫扣指示。可與CJX2(LC1-D)交流接觸器配裝，也可獨立安裝。


LR系列熱過載繼電器電流規格：

型號	整定電流范圍(A)	熔斷器A aM	gG	相配接觸器型號
LR2-D13	0.1~0.16	0.25	2	GLC1-09~32
	0.16~0.25	0.5	2
	0.25~0.4	1	2
	0.4~0.63	1	2
	0.63~1	2	4
	1~1.6	2	4
	1.25~2	4	6
	1.6~2.5	4	6
	2.5~4	6	10
	4~6	8	16
	5.5~8	12	20
	7~10	12	20
	9~13	16	25
	12~18	20	35
	17~25	25	50
	23~32	40	63
LR2-D23	23~32	40	63	GLC1-25~32
	28~36	40	63
	30~40	40	80
LR2-D33	17~25	25	50	GLC1-40~95
	23~32	40	63
	30~40	40	100
	37~50	63	100
	48~65	63	100
	55~70	80	125
	63~80	80	125
	80~93	100	160
LR2-150/D	80~104	125	200	LC1-D
	95~120	125	224
	110~150	160	250
LR2-150/F	80~104	125	200	GLC1-95 CJX2-115 CJX2-150
	95~120	125	224
	110~150	160	250
LR2-400	51~81A	100	125	F115-D150
	62~99A	125	160
	84~135A	160	200
	124~198A	200	250	F185
	146~234A	250	315	F225-265
	174~279A	315	315
	208~333A	400	400
	259~414A	400	500	F330-440

LR系列熱過載繼電器技術參數：

項目			LR2-D13	LR2-D23	LR2-D33
額定工作電流A			25	36	93
額定絕緣電壓V			690	690	690
斷相保護			有	有	有
手動與自動復位			有	有	有
溫度補償			有	有	有
動作指示			有	有	有
測試按鈕			有	有	有
安裝方式			插入式獨立式	插入式獨立式	插入式獨立式
輔助觸頭			1NO+1NC	1NO+1NC	1NO+1NC
AC-15 220V額定電流A			2.73	2.73	2.73
AC-15 380V額定電流A			1.58	1.58	1.58
DC-13 220V額定電流A			0.2	0.2	0.2
導線截面積 mm2	主回路	單芯或絞合線	1~4	4~10	4~35
	主回路	接線螺釘	M4	M4	M10
	輔助回路	單芯或絞合線	0.5~2.5	0.5~2.5	0.5~2.5
	輔助回路	接線螺釘	M3.5	M3.5	M3.5


LR系列熱過載繼電器產品尺寸：

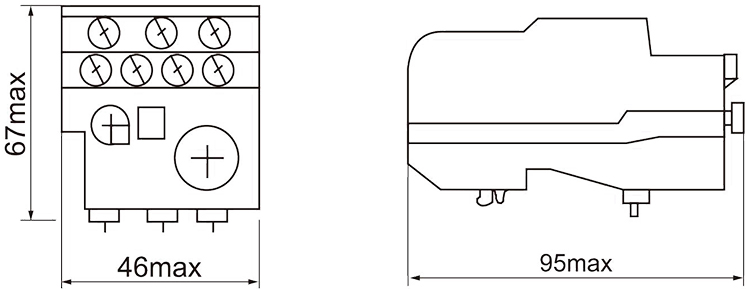

LR2-D13:

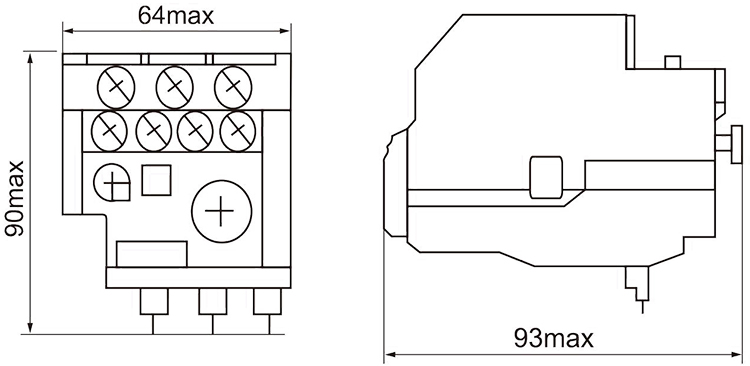

LR2-D23:

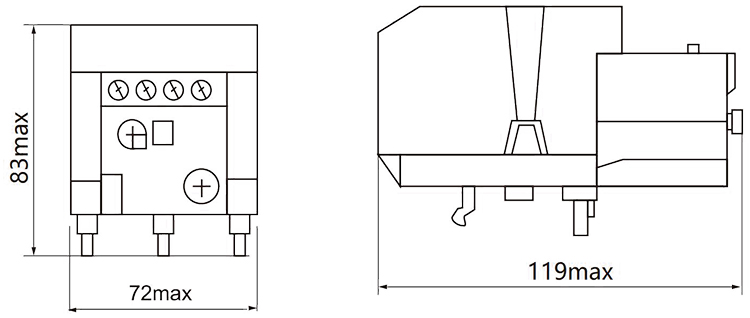

LR2-D33:

LR系列熱過載繼電器產品附件：

產品外觀	名稱	訂貨號	用途
	安裝座	LA7-1064	與LR2-D13組成獨立安裝產品
	安裝座	LA7-2064	與LR2-D23組成獨立安裝產品
	安裝座	LA7-3064	與LR2-D33組成獨立安裝產品
