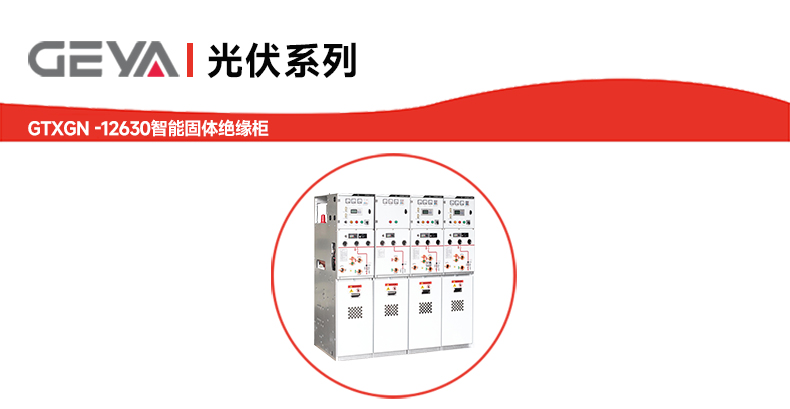

GTXGN-12630智能固體絕緣柜憑借其全絕緣、全密封、免維護的特性，能夠適應各

種復雜環境，電力系統穩定運行。該產品采用模塊化設計，滿足不同應用場景的需

求，同時具備優異的環保性能和可靠的安全防護，是城市電網改造、工業配電等領域的

理想選擇。

GTXGN-12630智能固體絕緣柜產品優勢：

1、環境適應性強：可在高海拔、高溫、濕熱、嚴寒及污染嚴重的惡劣環境中穩定運行。

2、安全可靠：全絕緣、全密封、全屏蔽的設計，操作安全，防護等級高。

3、模塊化設計：支持多種功能模塊組合，滿足不同配電需求。

4、免維護：整體結構穩定可靠，無需頻繁維護，降低運營成本。

5、環保節能：采用固體絕緣材料，無有害氣體排放，符合環保要求。

GTXGN-12630智能固體絕緣柜產品特點：

1、全絕緣全密封結構：高壓帶電部分采用環氧樹脂澆注成型，實現密封和絕緣

2、模塊化功能單元：

- 負荷開關帶接地組裝件（C模塊）

- 負荷開關不帶接地組裝件（CB模塊）

- 斷路器帶接地組裝件（V模塊）

- 斷路器不帶接地組裝件（VB模塊）

- 斷路器聯絡開關（VZ模塊）

- 負荷開關+熔斷器組合電器開關組裝件（F模塊）

- 隔離開關組裝件（G模塊）

3、靈活安裝與操作：結構簡單，操作靈活，聯鎖可靠，安裝方便。

4、廣泛適用性：適用于多種復雜環境，包括高海拔、高溫、高濕及污染嚴重地區

5、高防護等級：帶電體密封防護等級達IP67，開關柜外殼防護等級為IP3X

GTXGN-12630智能固體絕緣柜產品應用：

GTXGN-12630智能固體絕緣柜廣泛應用于以下場所：

1、城市居民區配電

2、小型變電站和開閉所

3、電纜分支箱和箱式變電站

4、工礦企業、商場、機場、地鐵

5、風力發電站

6、醫院、體育場、鐵路、隧道

GTXGN-12630智能固體絕緣柜工作條件：

1、環境溫度：-45℃ ~ +45℃

2、濕度：日平均相對濕度≤95%，月平均相對濕度≤90%

3、海拔高度：≤4000米

4、抗震能力：8度

5、防護等級：帶電體密封IP67，熔斷器筒IP67，開關柜外殼IP3X

GTXGN-12630智能固體絕緣柜型號說明：

GTXGN-12630智能固體絕緣柜技術參數：

常規

額定電壓

額定頻率

工頻耐壓

雷電沖擊電壓

燃弧持續時間

一次部件防護等級

(計量柜除外)

柜體防護等級

隔室間防護等級

操作電源電壓

DC24、48、110、220

AC110、220

母線系統

額定電流

額定短時耐受電流

額定峰值耐受電流

額定峰值耐受電流

負荷開關單元

額定電流

額定短路關合電流

額定短時耐受電流

負荷開關機械壽命

負荷開關電氣壽命

局部放電

斷路器單元

額定電流

額定短路開斷電流

額定短路關合電流

額定短時耐受電流

斷路器機械壽命

斷路器電氣壽命

額定操作順序

局部放電

負荷開關-熔斷器組合電氣單元

額定電流()

額定短路開斷電流

額定短路關合電流

局部放電

隔離開關

額定電流

額定短時耐受電流

額定短時持續時間

額定峰值耐受電流

機械壽命

接地開關

額定電流

額定短時耐受電流

額定短時持續時間

額定峰值耐受電流

額定短路關合電流(峰值)

額定短路關合電流次數

機械壽命

開關可配裝彈簧，永磁兩種操作機構，方便用戶選擇。
