該斷路器在保障用電安全與可靠性的同時，兼顧安裝便捷性與空間經濟性。其均衡的

性能配置與廣泛的環境適應性，使其成為各類低壓配電及終端保護的適用選擇。

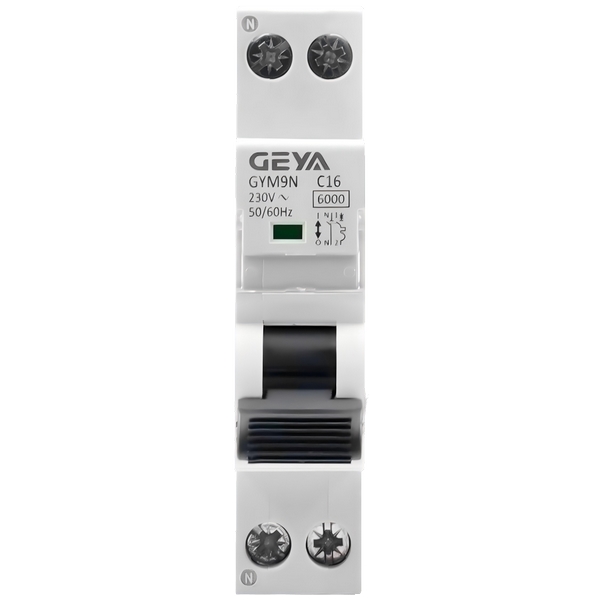

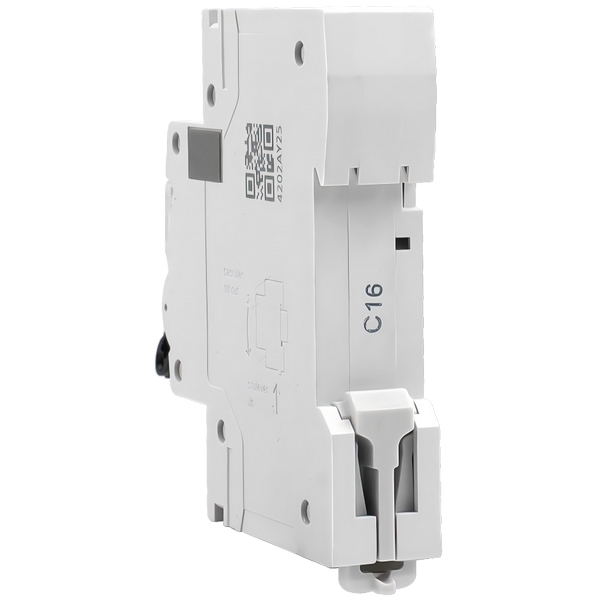

GYM9N型小型斷路器產品優勢：

1、安裝便捷可靠

- 優化結構設計，支持快速安裝與穩固接線，配備扭矩限制機構，避免安裝過緊損傷

端子，提升施工效率與一致性。

2、全生命周期性能穩定

- 在額定壽命周期內，脫扣特性保持一致，觸點接觸可靠，保護功能長期有效，

減少因器件老化引發的誤動作或故障風險。

3、環保材料與安全絕緣

- 符合RoHS 2.0環保指令，關鍵絕緣部件采用阻燃耐高溫材料，在保障電氣安全

的同時，響應綠色采購與可持續發展要求。

4、觸頭機構與指示清晰

- 采用銀合金觸點與優化滅弧系統，分斷迅速。機械狀態指示窗設計直觀，可清晰辨

識“接通”或“斷開”位置，便于操作與檢修確認。

5、中性線全程保護與管理

- 1P+N結構在分合閘時均對中性線進行聯動控制，提供的線路隔離，增強了操

作與維護時的安全性，同時兼顧了經濟性與空間效率。

GYM9N型小型斷路器產品特點：

1、緊湊機身：單寬度僅18mm，節約安裝空間

2、接線能力強：可接入0.510mm2導線，適用常見電纜規格

3、分斷能力可選：提供3kA、4.5kA、6kA分斷等級，滿足不同場景保護要求

4、脫扣特性齊全：具備B、C、D型脫扣曲線，適配阻性、一般感性及高沖擊電流負載

5、操作壽命長：機械壽命達20000次，電氣壽命4000次

6、連接順序合理：先接通N線，后斷開N線，提升操作安全性

7、絕緣性能可靠：額定絕緣電壓500V，沖擊耐受電壓4kV

8、防護等級：外殼防護等級IP20，防止較大固體異物進入

GYM9N型小型斷路器產品應用：

適用于工商業配電、辦公樓、高層住宅、民用建筑等場所的照明、插座及小型設備回

路，為其提供過載與短路保護，保障配電系統與用電設備的安全運行。

GYM9

產品型號

小型斷路器

MCB

GYM9N型小型斷路器技術參數：

額定電流（In）：1、2、3、4、6、10、16、20、25、32、40A

額定電壓（Ue）：230V-

工作頻率：50/60Hz

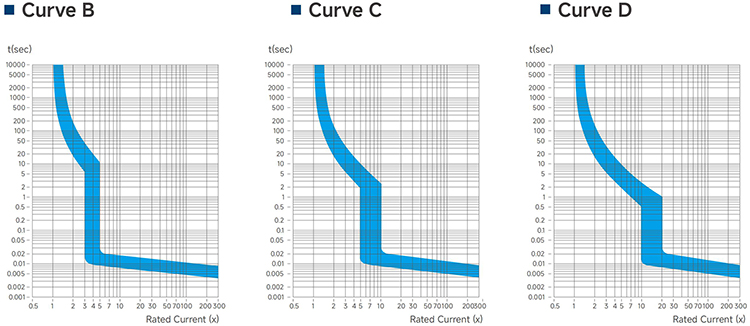

跳閘曲線：B、C、D

分斷能力：3/4.5/6kA

Poles：1P+N

機械壽命：20000次

電氣壽命：4000次

額定絕緣電壓（Ui）：500V

額定脈沖耐受電壓（Uimp）：4KV

擰緊力矩：2.0N.m

防護等級：Ip20

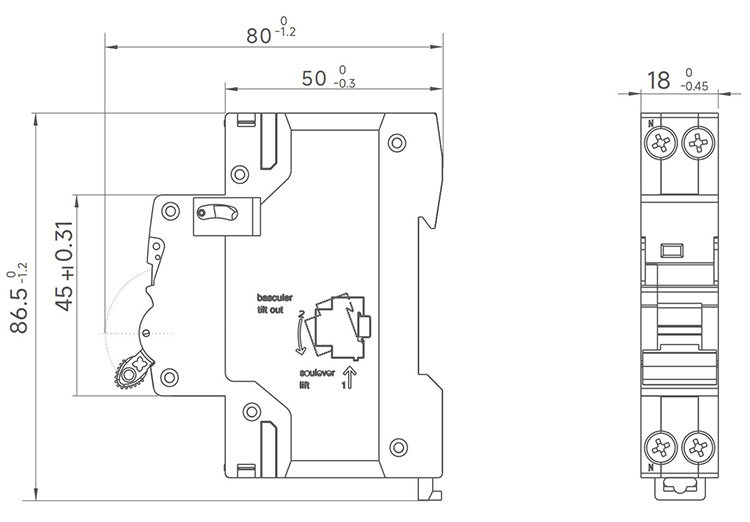

GYM9N型小型斷路器產品尺寸：

GYM9N型小型斷路器溫度補償：

當環境溫度不是30℃的基線溫度時，參考校正系數如下：

電流校正參數
